二极管，这个电子电路中最基础的半导体器件，却是无数电子设备稳定运行的“关键守门人”。从开关电源的整流桥到汽车电子的防反接保护，从手机快充的同步整流到工业控制板的续流保护，二极管的性能状态直接影响着设备的效率与可靠性。据QYResearch数据显示，2025年全球二极管市场规模达38.46亿美元，应用场景覆盖消费电子、新能源、工业控制、通信、汽车电子及AI服务器等多个领域-2。二极管也是故障高发器件之一——据统计，约80%的二极管失效由过流击穿导致-。无论你是维修工厂设备的专业技术人员，还是刚入门的电子爱好者，掌握二极管好坏判断的方法都是必备的核心技能。
本文基于GB/T 4023-2015《半导体器件 分立器件和集成电路 第2部分：整流二极管》等行业标准，结合消费电子维修、工业设备维护等真实场景，从新手可上手的基础初筛到专业人员的高精度检测，分层次详解二极管检测方法。内容涵盖万用表检测、专业仪器检测、在路测量技巧、行业检测误区与典型案例，帮你快速掌握二极管好坏判断的全套技巧，规避检测过程中的安全风险。
一、二极管检测前置准备：工具选择与安全规范
1.1 二极管检测核心工具介绍（基础款与专业款）
二极管检测工具的选择直接影响判断结果的准确性和效率。根据你的使用场景和基础水平，可将工具分为两类：
基础款——新手入门必备（消费电子维修、DIY爱好者适用）：
数字万用表：首选工具。选择带有二极管档（标记为“→+—”或“▶|—”）的数字万用表即可满足绝大多数检测需求。大多数数字万用表配有专门的二极管档，可以对二极管进行正向压降检测，简单直观、准确率高-。价格在50-200元区间的基础款已完全够用。
指针式万用表：备选工具。部分经验丰富的老维修人员偏好使用指针式万用表检测二极管，特别是带有R×10k档的型号，可用于检测稳压二极管的反向击穿特性-45。新手建议优先选用数字万用表，操作更直观。
专业款——企业质检与批量检测场景适用（工业生产线、汽车零部件质检）：
半导体特性图示仪：用于显示二极管的I-V特性曲线，可全面评估器件的击穿电压、漏电流等关键参数-。
精密万用表/台式万用表：提供更高精度（如6位半分辨率）的测量，适用于实验室级检测。
可调直流电源+示波器组合：用于在路动态检测，观察二极管在实际工作状态下的导通与截止波形-43。
离线式晶体管测试仪：可自动识别二极管类型并测量主要参数，适合批量抽检。
1.2 二极管检测安全注意事项（重中之重）
在进行二极管检测前，请务必遵守以下安全规范：
断电操作，重中之重：测量前必须断开电路板或设备的电源，并确保已放电完毕。带电测量不仅可能导致仪表损坏，还会因并联电路干扰导致测量结果失准。操作前需将万用表功能旋钮旋至二极管档位-。
脱板测量更准确：将待测二极管至少一端从电路板上断开（拆下或挑起引脚），避免并联电路元件影响测量结果。在路测量只可作为初步判断，异常读数必须通过离线测量验证-42。
避免人体接触引脚：测量时不要用手同时接触二极管的两个引脚，否则人体电阻会干扰读数，导致误判。
放电与静电防护：对于曾在高压电路中使用过的二极管，检测前需先放电。对静电敏感器件（如高频肖特基二极管、ESD保护二极管），需采取防静电措施。
关注散热与焊接质量：检测后如需重新焊接，注意散热，避免烙铁长时间接触引脚导致热损伤。
1.3 二极管基础认知：类型与关键参数

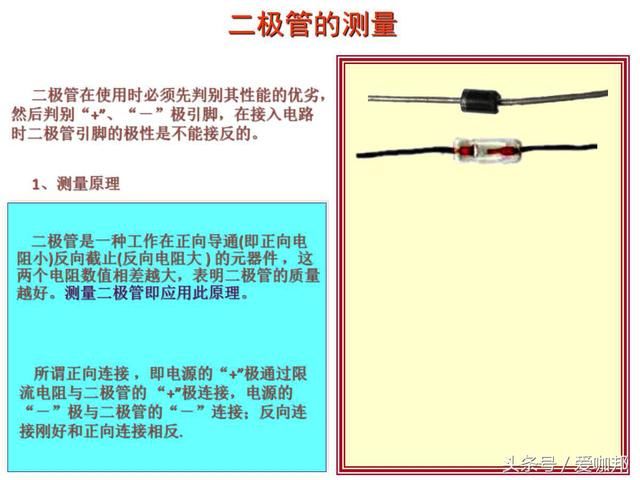

二极管的核心特性是单向导电性——正向偏置时导通，反向偏置时截止-24。了解二极管的基本分类和关键参数，是准确判断好坏的前提：
常见二极管类型及特征：
| 类型 | 关键参数 | 典型正向压降 |
|---|---|---|
| 硅整流二极管 | VF（正向压降）约0.5-0.8V，VRRM（反向峰值电压）几十至上千伏 | 0.5-0.8V |
| 肖特基二极管 | VF较低（0.2-0.5V），trr极短（<10ns），适用于高频场景 | 0.2-0.5V |
| 快恢复二极管 | trr<50ns，适用于高频开关电源 | 0.7-1.2V |
| 稳压二极管（齐纳管） | 稳定电压Vz（几伏至几百伏），反向击穿区工作 | —— |
| 发光二极管（LED） | VF约1.8-3.5V，电流通常10-30mA | 1.8-3.5V |
判断二极管好坏的核心标准：正向压降（VF）在合理范围内，反向近乎开路（截止），且无漏电现象。硅二极管正向压降正常范围为0.5-0.8V，锗二极管为0.15-0.3V，肖特基二极管更低（约0.2-0.5V）-42。
二、核心检测方法：从入门初筛到专业精测
2.1 二极管基础初筛法：目测与简易导通检测
在动用万用表之前，可通过以下基础方法快速筛选故障：
第一步：外观目测
观察二极管外壳是否有炸裂、烧焦、变形痕迹
检查引脚是否氧化、断裂或虚焊
对于玻封二极管，观察内部是否有变色、碎裂（正常为透亮玻璃，内部芯片可见）
第二步：电路工作状态判断
在电路板正常通电时，通过设备异常表现辅助判断二极管故障方向：
开关电源无输出 → 可能整流二极管或续流二极管损坏
电路中有反向电压冲击 → 可能保护二极管（TVS/ESD）失效
LED灯珠不亮 → 检查LED的正向压降是否正常
注意事项：基础初筛只能发现明显的外部损伤或严重故障，不能替代仪器检测。工业设备中的SMD贴片二极管外观完好的情况下，内部PN结也可能已发生热损伤-24。
2.2 万用表检测二极管方法（新手重点掌握）
万用表检测是最常用、最便捷的方法，以下以数字万用表为例详解操作步骤：
步骤一：准备与档位选择
将数字万用表旋钮调至二极管档（带二极管符号“→+—”或“▶|—”的档位），红表笔插入VΩ孔，黑表笔插入COM孔。
步骤二：识别二极管极性
普通二极管：有色环或标记的一端为负极（阴极）
贴片二极管：有标记的一面或横线端为负极
若无法识别极性，可通过测量推断：红表笔接正极、黑表笔接负极时正向导通
步骤三：正向测量
红表笔接二极管正极（阳极），黑表笔接负极（阴极）。正常硅二极管应显示0.5-0.8V的正向压降-42-46。不同类型二极管的判断标准如下：
| 二极管类型 | 正向压降正常范围 | 判断依据 |
|---|---|---|
| 硅整流管/开关管 | 0.5-0.8V | 在此范围内视为正常 |
| 肖特基二极管 | 0.2-0.5V | 压降低于硅管 |
| 锗二极管 | 0.15-0.3V | 现已较少使用 |
| 发光二极管 | 1.8-3.5V | 正向连接时可能微亮 |
| 快恢复/超快恢复 | 0.7-1.2V | 耐压越高VF越大 |
步骤四：反向测量
交换表笔，红表笔接负极，黑表笔接正极。正常二极管应显示“OL”或“1”（表示无穷大/开路），表明反向截止-46。
步骤五：综合判断结果
| 测量结果 | 判断结论 |
|---|---|
| 正向显示0.5-0.8V，反向显示OL | 正常 |
| 正反均显示OL/1（开路） | 开路损坏（PN结断开） |
| 正反均显示0.0V或蜂鸣长响 | 短路/击穿（PN结完全导通） |
| 反向显示有数值（非OL） | 漏电/反向特性退化 |
| 正向压降明显偏高（>1.0V） | 性能退化/材料老化 |
| 正向压降明显偏低（<0.3V硅管） | 可能内部已短路或类型判断错误 |

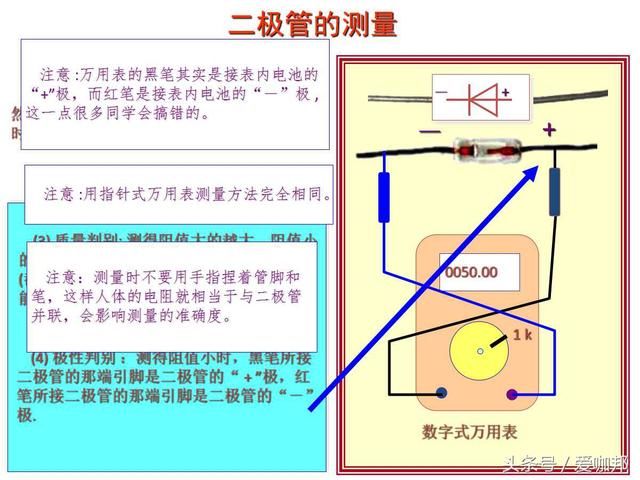

指针式万用表的使用区别：用指针万用表时，红表笔接内部电池负极（低电位），黑表笔接正极（高电位），因此表笔接法与数字万用表相反-32。将万用表调至R×1k挡，正向测量时黑表笔接正极、红表笔接负极，阻值应较小（锗管约1.6kΩ）；反向测量时阻值应为无穷大-32。
2.3 特殊二极管专业检测法（进阶）
（1）稳压二极管（齐纳管）检测
稳压二极管工作在反向击穿区，普通万用表二极管档无法检测其稳压值。正确检测方法是：用可调直流电源串联一个限流电阻（如1kΩ），将稳压二极管反向接入电路，逐步升高电压，用万用表测量二极管两端的电压值，该电压值即为稳压二极管的稳定电压Vz-42。若无法升至标称稳压值即出现导通，或升到标称值后电压仍持续上升，说明稳压管损坏。
（2）发光二极管（LED）检测
使用数字万用表二极管档正向连接时，正常LED不仅会显示1.8-3.5V的压降，管芯还会发出微弱的光，这是其状态良好的有力证明-42。注意：LED对电流敏感，直接接入高压电源必须串联限流电阻。
（3）在路测量技巧
在路测量是指不断开二极管引脚、直接在电路板上测量。此方法虽便捷但易受并联电路影响-42。操作建议：①若在路测量到异常读数，不要急于下定论；②必须至少将二极管的一个引脚焊开，进行离线复测以确认结果；③对于通信设备、控制板等复杂电路，在路测量只能作为初步筛查手段。
（4）专业仪器检测法
使用示波器检测二极管时，需将二极管与信号源串联，通过观察二极管两端的电压波形判断其导通与截止状态是否正常-43。若波形与理论预期明显不符——如反向期间仍有信号导通，则二极管可能已损坏。专业质检场景中，半导体特性图示仪可直接显示二极管的完整I-V特性曲线，判断其击穿电压、漏电流等参数是否符合规格。
三、补充模块：行业适配的深度内容
3.1 不同类型二极管检测重点
| 类型 | 检测核心 | 行业应用场景 |
|---|---|---|
| 整流二极管 | 重点检测正向压降是否正常、反向是否完全截止 | AC-DC电源整流、工业开关电源 |
| 肖特基二极管 | 关注正向压降是否在0.2-0.5V范围，注意耐压是否达标 | 高频开关电源、低压大电流电路 |
| 快恢复/超快恢复二极管 | 需检测反向恢复时间（需专业仪器），普通检测可先看VF是否正常 | 高频逆变电路、工业变频器 |
| 稳压二极管 | 必须实测稳压值Vz，不可仅用二极管档判断 | 电源稳压、传感器供电电路 |
| TVS/ESD保护二极管 | 测量击穿电压是否符合规格，反向漏电流是否过大 | 汽车电子防反接、通信接口静电防护 |
| 发光二极管 | 正向压降1.8-3.5V且微亮为正常；反向必须截止 | 指示电路、背光模组 |
汽车电子领域需特别注意：车规级二极管需满足AEC-Q101认证标准，对耐温、抗振动等有更高要求-2。工业控制领域的高压整流二极管需关注反向恢复时间参数，高频应用要求trr＜4ns-2。
3.2 二极管检测常见误区（行业避坑指南）
误区一：在路测量异常即判断损坏
危害：并联电路中的电容、电阻等元件会产生干扰，导致误判
正确做法：在路测量仅作初步筛查，异常时必须脱板复测-42
误区二：不区分硅管和锗管的正向压降标准
危害：将锗管的0.3V误判为硅管击穿，或反之
正确做法：先通过正向压降值大致判断类型，再对照相应标准
误区三：用电阻档代替二极管档检测
危害：万用表电阻档施加的电压可能不足以使某些二极管完全导通
正确做法：优先使用二极管档，电阻档仅作为辅助参考-42
误区四：忽视温度对测量的影响
危害：高温下二极管正向压降会下降（约-2mV/℃），可能误判为性能异常
正确做法：在室温条件下检测，注意器件已充分冷却
误区五：检测稳压管时直接用二极管档判断好坏
危害：二极管档无法测量稳压管的稳压值，只能判断PN结是否基本完好
正确做法：使用可调电源+电阻搭建测试电路实测稳压值-42
3.3 二极管失效典型案例
案例一：开关电源输出异常——整流二极管开路失效
一台工业开关电源设备出现输出电压时有时无的故障。维修人员先用万用表二极管档在路测量输出端整流二极管，发现反向测量时显示有读数（疑似漏电），但正向压降基本正常。进一步拆下该二极管离线复测，发现正向压降升高至1.2V以上（远超硅管标准），反向截止但漏电流明显偏大。更换同型号整流二极管后，输出电压恢复稳定。此案例说明：正向压降异常升高同样是二极管性能退化的明确信号，不应忽视-24。
案例二：汽车交流发电机不发电——整流桥二极管击穿
一辆东风牌140汽车，驾驶员反映前一天收车入库时一切正常，第二天出车闭合点火开关时充电指示灯不亮，起动机无反应-。经检查发现交流发电机内部有一只硅整流二极管PN结击穿（短路），导致发电机无法正常整流发电。使用万用表检测发现该二极管正反向均导通（短路状态），替换后故障排除。此案例中，前照灯正常发亮、电喇叭正常响说明蓄电池供电正常，定位到交流发电机整流桥是关键。汽车电子维修场景下，交流发电机的整流二极管长期工作在高温、大电流环境下，是故障高发器件之一。
四、结尾
4.1 二极管检测核心：分级高效排查策略
| 检测层级 | 适用场景 | 检测方法 | 预期结果 |
|---|---|---|---|
| 第一层：目测与电路判断 | 初步筛查（所有场景） | 外观检查、设备异常表现分析 | 发现明显损坏，或定位故障范围 |
| 第二层：万用表检测 | 消费电子维修、DIY爱好者 | 二极管档测正反向压降 | 确认开路、短路、正常三种状态 |
| 第三层：脱板复测 | 确认异常读数 | 拆下或挑起一端引脚后再次测量 | 排除并联电路干扰，确认真实状态 |
| 第四层：专业仪器检测 | 工业质检、汽车电子检测 | 示波器/特性图示仪测动态特性 | 精确评估击穿电压、漏电流等参数 |
核心判断原则：正向压降正常 + 反向完全截止 = 二极管基本正常。遇到任何一项异常，均需进一步排查确认。
4.2 二极管检测价值延伸：日常维护与采购建议
日常维护：对于长期运行的关键设备（如工业电源、汽车发电机），建议每半年进行一次二极管的抽检测量，重点关注正向压降是否有明显漂移
采购建议：选择符合行业认证标准的产品——汽车电子需选AEC-Q101认证器件，工业设备需关注GB/T 4023-2015标准-。普通消费电子维修可选用知名品牌的分立二极管即可
校准建议：企业质检场景中，万用表及专业检测仪器需定期校准，确保测量精度符合行业要求
替换原则：检测出二极管损坏后，务必选择同型号或性能参数不低于原件的替代品，特别是耐压（VRRM）、电流（IF）和开关速度（trr）三个关键参数不可降级
4.3 互动交流
你在实际维修或检测中是否遇到过二极管检测难题？例如：在路测量时正反向都有读数但拆下后正常——是并联电路还是二极管本身问题？汽车发电机整流桥检测中如何快速定位哪个二极管损坏？工业开关电源中的快恢复二极管高频失效如何排查？欢迎在评论区留言分享你的实操经验或检测困惑，我们一起交流探讨。
本文核心参考资料：GB/T 4023-2015《半导体器件 分立器件和集成电路 第2部分：整流二极管》、IEC 60747-2:2018《半导体器件 整流二极管》、GJB128A-1997《半导体分立器件试验方法》等行业标准-。
