一、变频器检测核心准备（工控场景安全先行）
在深入检测方法之前，我们必须先掌握变频器的基础认知和检测工具配置，这是确保后续操作准确与安全的前提。
1. 变频器基础认知（适配工厂电力精准检测）

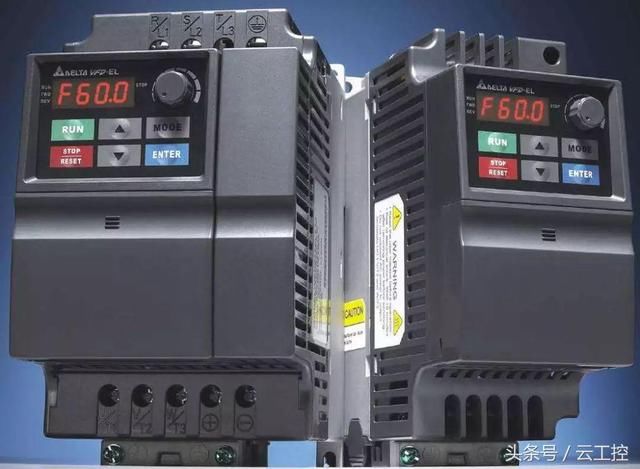

变频器是将固定频率的工频交流电变换为可调频率的交流电的电力控制装置，其核心结构分为整流单元（将交流变直流）、滤波单元（平滑直流波形）、逆变单元（将直流逆变为可调频交流）及控制驱动电路四大模块。整流部分常用大功率二极管组成三相全桥，逆变部分则采用IGBT模块实现直流到交流的转换。滤波部分的大容量电解电容是变频器中最容易老化的部件之一，其寿命通常为5-8年，环境温度每升高10℃，电容寿命可能减半-。在工厂生产线场景中，变频器长期运行于高负荷、高粉尘环境，散热风扇积尘、电容鼓包漏液、IGBT模块老化是其最常见的失效模式，了解这些结构特点是精准检测的基础。
2. 工厂变频器检测核心工具介绍
分基础款（适配工厂新手质检员和初级维修人员）和专业款（适配工厂流水线批量检测和专业维修场景）：
基础款： 数字万用表（优先选择带二极管档和电容测量功能的型号）、绝缘螺丝刀、防静电手环。万用表应具备至少1000V直流电压量程以测量母线电压，建议选择FLUKE 17B+或同级别工业级型号。
专业款： 兆欧表/绝缘电阻测试仪（用于测试变频器主电路对地绝缘，500V/1000V两档可选）、示波器（建议带宽不低于100MHz，用于观测IGBT驱动PWM波形和输出电压畸变）、功率分析仪（用于测量输入输出功率和电能质量）、电能质量分析仪（如Fluke 435-II，用于监测电压谐波和频率偏差）-。对于大批量检测场景，还可配备红外热像仪用于扫描电容外壳温度，判断热失控隐患-。
3. 工控场景变频器检测安全注意事项（重中之重）
变频器内部主回路直流母线电压可达500V以上（380V输入机型对应约540V直流），高压机型甚至高达690V乃至数千伏，检测前必须严格执行安全规范：
断电放电流程： 必须严格执行“停电—验电—挂牌—放电”流程-。断开输入电源后，须等待5-15分钟（大功率高压变频器建议等待25分钟以上）让内部电容自然放电-。放电验证：使用万用表测量输入端子电压低于10V、直流母线端子电压低于50V后，方可确认安全操作-。
绝缘防护： 维修人员必须穿戴绝缘手套（耐压≥1000V）、绝缘鞋，工作台铺设绝缘垫-。测量高压电路时建议单手操作万用表，另一只手放在身后，避免形成触电回路。
严禁带电作业： 通电状态下严禁拆卸电源防护盖板，更不允许在送电过程中进行接配线作业-。变频器运行过程中严禁切离电动机，否则可能引发过电流停机甚至炸机。
多人监护制度： 高压变频器检测建议2人以上配合（1人操作、1人监护），避免单人操作因突发状况无法及时处置-。
二、变频器核心检测方法（工控场景分层实操）
检测变频器好坏的核心思路遵循“先断电静态检测，再通电动态测试”的逻辑，以下按从简到繁的顺序逐层展开。
1. 变频器外观与基础检测法（工厂新手快速初筛）
操作流程：
第一步 目视检查： 观察变频器外壳有无烧焦痕迹、变色、变形。拆开面板后检查内部PCB板有无爆裂、烧黑痕迹，电解电容有无鼓包、漏液或安全阀凸起，这些现象意味着电容已失效-。散热风扇是否卡滞、风道是否被积尘堵塞-。
第二步 闻嗅辨别： 打开变频器机箱后，靠近嗅闻是否有焦糊味或电解液刺鼻气味。焦糊味通常指示IGBT模块烧毁或驱动电路电阻过热烧毁，电解液气味则指示电容漏液。
第三步 积尘清理检查： 粉尘环境下，积尘会阻碍散热、加速元件老化-。用带塑料吸嘴的吸尘器彻底清洁变频器柜内外，检查散热风扇和散热器是否被堵死-。
工控场景行业适配判断标准： 在工厂生产线巡检场景中，若变频器在运行中突然跳闸停机，但拆盖后发现无明显烧焦痕迹，则大概率并非主回路短路，应先从控制电路和参数设置入手排查，而非直接拆卸核心模块，避免无效维修引入二次损伤。
2. 万用表检测变频器方法（新手重点掌握，工厂维修入门必备）
使用万用表二极管档对变频器整流模块和逆变模块进行静态导通测试，这是判断变频器好坏的核心手段。
操作前提： 必须严格执行上述安全流程——断开进线R、S、T及出线U、V、W，确认变频器已完全断电且电容已放电完毕--。
步骤一 整流模块检测（判断输入整流桥好坏）
将万用表打到二极管档。
① 黑表笔接触直流母线正端P(+)，红表笔依次接触三相输入端子R、S、T，记录三次显示值；
② 红表笔接触直流母线负端N(-)，黑表笔依次接触三相输入端子R、S、T，记录三次显示值。
六次测量值若基本平衡且约在0.3-0.7V左右，说明整流二极管正常；若某一次显示无穷大或接近0，则对应相位的二极管已开路或击穿，整流模块损坏-。
步骤二 IGBT逆变模块检测（判断输出逆变器好坏）
保持万用表二极管档。
① 黑表笔接触直流母线正端P(+)，红表笔依次接触三相输出端子U、V、W，记录显示值；
② 红表笔接触直流母线负端N(-)，黑表笔依次接触三相输出端子U、V、W，记录显示值。
六次显示值若基本平衡，则表明IGBT逆变模块无问题；若某一次显示异常（无穷大或短接），则对应相位的IGBT模块损坏-。测量IGBT模块时，还可用二极管档做更精确的测量：红表笔接E、黑表笔接C，正常压降应在0.2-0.4V之间-。
步骤三 直流母线电容快速评估
测量P端与N端之间的电压值（使用万用表直流电压档）。在断电状态下，电容残压应随放电逐渐下降。若上电后母线电压波动较大（超过额定值的±15%），指示滤波电容容量下降或老化失效-。
工控场景实用技巧： 工厂流水线检测时，若怀疑变频器内部模块损坏但万用表静态测量正常，可采用“替代法”——将故障变频器的控制板拆下，安装到一台同型号的正常功率单元上测试，从而快速定位故障是出在控制板还是功率模块。
3. 变频器专业仪器检测法（进阶精准检测，适配工厂流水线和专业维修）
① 兆欧表绝缘测试（判断主电路对地绝缘性能）
使用500V或1000V兆欧表，将测试夹分别接到变频器输入端子R、S、T和接地端PE，测量绝缘电阻。正常变频器主电路对地绝缘电阻应≥1MΩ，西门子SINAMICS系列标准要求U/V/W对PE≥5MΩ-。若绝缘电阻低于1MΩ，说明存在漏电风险，可能由潮湿、积尘或绝缘老化引起。若数值极低接近0，则主电路某处已对地短路，严禁直接通电。
② 示波器波形分析（判断IGBT驱动信号质量）
使用带宽不低于100MHz的示波器，配合高压差分探头（耐压至少1000V）测量变频器输出U、V、W对直流母线N的波形-。
正常波形： 应为规律性的SPWM或SVPWM脉冲调制波形，脉冲宽度随输出电压变化而平滑变化，波形干净无杂波。
异常波形1（缺相）： 某相无输出脉冲或波形异常，指示对应IGBT驱动电路故障或模块损坏，变频器将报“输出缺相”故障-。
异常波形2（波形畸变/谐波过大）： PWM脉冲出现明显的畸变或重叠，指示驱动光耦老化或IGBT导通特性不良。
③ 功率分析仪/电能质量分析仪检测（适配工厂能效评估和批量检测）
使用功率分析仪测量变频器输入输出功率、电压、电流、功率因数等关键参数-。使用电能质量分析仪监测电压波动容限（应在±5%额定值以内）、输出电流谐波畸变率（THD应<3%）、效率（η≥95%），以及温升是否在≤40K范围内-。该检测方法在工厂生产线批量检测和专业质检环节中，可快速定位谐波干扰和能耗异常问题。
三、变频器行业补充模块（针对性避坑与案例参考）
1. 不同场景变频器的检测重点
工厂生产线通用变频器： 重点检测散热风扇运转是否顺畅、散热片积尘情况，以及直流母线电容的纹波电流是否超标（超标＞10%需预警）-。此类变频器通常24小时连续运行，散热失效是导致炸机的首要原因。
防爆变频器（石油化工、煤矿场景）： 除常规电气检测外，还必须依据GB 3836系列标准进行防爆性能检测，包括谐波干扰测试、负载条件下防爆稳定性验证等，确保设备在易燃易爆环境中的本质安全-。
高压变频器（电力、冶金场景）： 必须由持高压电工证人员操作，重点检测绝缘强度（交流耐压测试值需达3000V）、功率单元热稳定性和谐波抑制能力--。
2. 变频器行业常见检测误区（避坑指南）
误区一：断电后立即开始检测。 变频器内部电容放电需要时间，普通机型5-15分钟，高压大功率机型需25分钟以上。立即开始检测不仅危险，残余电压还可能损坏万用表。正确的做法是用万用表实测母线电压，确认低于50V后再操作。
误区二：忽略故障诊断直接动手拆修。 很多维修人员看到变频器报故障就急于拆卸模块，忽略了先查看故障代码和报警历史。实际上，过半数故障可以通过排查外部负载、电机和参数设置解决，拆卸不当反而会扩大故障-。
误区三：用万用表电阻档测量带电电路。 上电状态下用电阻档测量会导致表内电池电压叠加电路电压，轻则读数错误，重则烧毁万用表和电路。
误区四：忽视环境温度对检测的影响。 电解电容寿命受温度影响极大，高温环境下测试的电容容量可能暂时正常，但冷却后即失效。建议在变频器停机冷却至室温后再做电容容量测量，结果更可靠。
误区五：散热系统检测不到位。 很多电工只检查风扇是否转，忽略了风道被堵、滤网积尘等“隐形”散热问题。风道阻力超标＞50Pa即需清理，否则散热失效导致的过热会加速所有元件老化--。
3. 变频器行业失效典型案例（实操参考）
案例一：工厂挤出机变频器运行中炸机
某塑料挤出生产线的西门子G130系列400kW变频器，在连续运行中突发炸机，现场可闻到浓烈焦糊味。检测流程：
断电放电后拆盖，发现U相IGBT模块外壳爆裂，直流母线与U相之间的母线有明显变形-。
用万用表二极管档测量，发现U相逆变模块短路（红表笔接N、黑表笔接U时显示值接近0）。
进一步检查发现驱动电路板上的光电耦合器已烧黑，推挽电路功率三极管击穿。
综合判断故障链：散热风扇轴承卡滞→IGBT模块长期高温运行→驱动光耦老化失效→IGBT导通时序紊乱→模块短路炸机。
解决方案：更换IGBT模块、驱动板全套、散热风扇，并在更换后重新校准V/F曲线和加减速时间参数。维修经验表明，一旦IGBT模块烧毁，对应的驱动电路中光电耦合器、推挽电路功率三极管、限幅稳压二极管等器件均需一并检测更换-。
案例二：高压变频器报过压故障导致产线停产
某化工厂的高压变频器在停机时频繁报OV过压故障，产线被迫停产。5分钟快速排查流程-：
第一步看面板：故障代码显示母线过压，380V机型母线电压超过760V-。
第二步量进线：测量电网输入电压正常，排除外部电源问题。
第三步摸制动：检查制动单元和制动电阻，发现制动电阻表面温度极低（正常应发热），进一步测量电阻阻值为无穷大——制动电阻已开路。
第四步调减速：减速时间参数设置为出厂默认值，对于大惯量负载而言过短。
结论：减速时间过短导致电机再生能量回馈，而制动电阻开路无法消耗回馈能量，母线电压飙升触发过压保护。
解决方案：更换制动电阻，将减速时间从2秒延长至15秒，变频器恢复正常。
案例三：汇川变频器电容老化导致的电压波动故障
某工厂生产线汇川变频器频繁报欠压故障。拆盖后发现直流母线电容有明显鼓包，塑胶外壳变脆。测量发现纹波电流超出额定值15%，母线电压波动超过±15%-。电容寿命已达7年，已进入老化失效期。解决方案：更换全部直流母线电容组，更换后变频器运行平稳。
四、变频器检测核心与价值延伸
1. 变频器检测核心（工厂高效排查策略）
变频器检测遵循分级策略，根据场景选择排查路径：
工厂生产线快速初筛： 外观目视→闻嗅辨别→积尘清理。三分钟快速判断是否需要深度检测。
万用表基础检测： 整流模块六次测量→IGBT逆变模块六次测量→直流母线电容评估。快速定位主回路故障点。
专业仪器精测（故障无法定位时）： 兆欧表绝缘测试→示波器波形分析→功率分析仪能效检测。精准判断疑难故障和隐性老化问题。
工厂高效排查逻辑： 变频器出现故障停机时，不要急于拆卸。按“看故障代码→排查负载和电机→断电静态检测→通电动态测试”的顺序操作。大部分过流、过压、过载故障可由外部因素解决，盲目拆机往往得不偿失。
2. 变频器检测价值延伸（工控维护与采购建议）
日常维护技巧：
每月检查电容是否有鼓包漏液迹象，变频器运行5-8年后电容进入老化期，建议预防性更换-。
每季度清理散热风扇、风道，确保散热通畅，环境温度每升高10℃电容寿命减半-。
每半年测量输入输出端绝缘电阻，确保≥1MΩ，防止漏电和短路风险。
采购与校准建议：
工业变频器采购时建议选择符合GB/T 12668国家标准和IEC 61800国际标准的型号-。
对精度要求较高的应用场景（如透平真空泵、挤出机等），建议选用支持闭环矢量控制的变频器型号，并在安装后进行频率跟踪精度校准-。
防爆场景必须选购具有防爆认证的变频器，并依据GB 3836标准定期进行防爆性能复检-。
工厂批量采购时，建议统一品牌型号，便于备件管理和故障快速替换。
3. 互动交流（分享工厂变频器检测难题）
你在工厂生产线检测变频器时，是否遇到过万用表静态测量正常但上电即报故障的“软故障”情况？石油化工场景中的防爆变频器检测有哪些特殊要求值得分享？欢迎在评论区留言交流你的变频器行业检测难题与经验，让我们一起打造实用的变频器检测干货社区！
（本文检测方法主要依据GB/T 12668系列国家标准及IEC 61800国际标准，实操步骤参考了行业通行的静态测试与动态测试方法体系-。安全规范遵循高压电气作业行业要求，具体检测参数请以对应变频器厂家技术手册为准。）
