一、开头引言
整流桥作为将交流电（AC）转换为直流电（DC）的核心功率器件，在电源适配器、工业电机驱动、变频器、开关电源、LED照明驱动以及各类家用电器中扮演着“电能转换守门人”的关键角色-54-。其性能与品质，直接决定了电子设备的效率、稳定性与使用寿命-。据统计，在各类电源故障中，整流桥损坏的占比超过30%（电子维修年鉴，2023），因此掌握一套科学、系统的整流桥好坏判断检测方法，对于电子维修人员、企业质检工程师以及电子爱好者而言，都是必须具备的核心技能-23。
本文从基础到进阶，分层详解整流桥的检测方法——从新手也能轻松上手的万用表二极管档检测步骤，到适合企业质检场景的专业仪器检测技巧，全部结合工业电机驱动与家电维修两大典型应用场景展开，帮助不同基础的行业从业者快速掌握整流桥好坏判断技巧，同时规避检测过程中的安全风险和常见误区。
二、前置准备
（一）工业与家电场景整流桥检测核心工具介绍
基础款（新手必备，适配家电维修与工业现场快速初筛） ：数字万用表是检测整流桥最基本也是最重要的工具。新手应选择带有二极管档位（通常标有二极管符号）的数字万用表，该档位可测量整流桥内部二极管的正向导通电压，通常显示0.5V至0.7V之间的数值-1。对于指针万用表用户，则需要用到R×1k档位进行检测-41。建议新手准备防静电手环或防静电工作台，在检测精密整流桥时防止静电损坏元件。
专业款（适配工业流水线批量检测与企业质检场景） ：对于专业检测场景，仅靠万用表远远不够。工业电机驱动与变频器领域的专业检测设备包括：半导体参数分析仪（用于精确测量正向压降VF）、耐压测试仪（用于反向击穿电压测试和绝缘耐压测试）、示波器（用于观测输出波形畸变）、红外热像仪（用于热成像辅助诊断异常发热点），以及功率分析仪和电子负载（用于动态负载测试）--30-23。
（二）工业与家电场景整流桥检测安全注意事项（重中之重）
断电放电是首要原则：在对整流桥进行检测之前，一定要确保电路中的电源已经完全断开，避免在带电状态下进行测试-1。特别需要注意的是，整流桥后级通常连接着大容量滤波电容，断电后电容中仍储存有高压电荷。操作前须用电阻负载或放电工具对电容充分放电，否则极易造成电击事故或损坏检测仪器。
防静电操作：在接触整流桥元件时，尤其是检测精密元件如贴片式整流桥时，要采取防静电措施（佩戴防静电手环或在防静电工作台上操作），以免静电对元件造成损害-1。
高压防护（工业场景专属） ：工业电机驱动设备中的整流桥常工作在380V乃至更高的交流电压下，整流后的直流电压可能高达500V以上。检测此类设备时，建议穿戴绝缘手套，使用绝缘工具，并在测试区域设置安全围栏。对于三相整流桥的检测，更需严格遵守断电操作规程。
散热器接地与绝缘检查：大功率整流桥通常安装在散热片上，需确认整流桥与散热器之间的绝缘垫片是否完好。上电测试前应用万用表测量整流桥外壳与散热器之间的绝缘电阻，避免因绝缘失效导致设备外壳带电。
（三）整流桥基础认知（适配工业与家电精准检测）

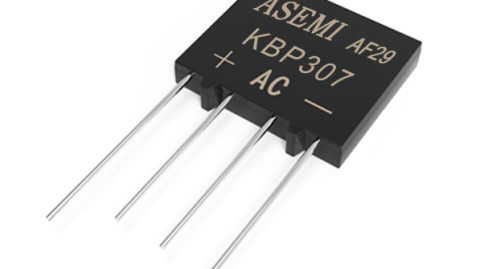

整流桥就是将整流管封装在一个壳内的半导体器件，主要分为全桥和半桥两种类型-。全桥将四只整流二极管按桥式电路连接并封装为一体，具有四个引出脚：两个交流输入端（通常标有“~”符号）和两个直流输出端（标有“+”和“-”符号）-2-49。半桥由两只二极管组成，具有三个引出脚，常用两个半桥组合成一个完整的全桥整流电路。三相整流桥则由6只二极管组成，适用于工业三相电源的整流场景-。
选择整流桥时需要关注的核心参数包括：反向峰值电压（URM） ——决定整流桥能承受的最大反向电压；正向平均整流电流（Id） ——决定整流桥能持续通过的电流大小；正向浪涌电流（IFSM） ——决定整流桥抵抗上电瞬间浪涌冲击的能力-。这些参数的合理选型直接影响整流桥的可靠性-20。
三、核心检测方法
（一）整流桥好坏基础检测法（工业现场与家电维修快速初筛）
在缺乏万用表等仪器的情况下，或在现场快速排查时，可通过以下方法对整流桥进行初步判断：
目视与嗅觉初筛：检查整流桥外观是否有烧焦、裂纹、鼓包或引脚锈蚀等异常情况-11。若闻到明显的焦糊味，通常意味着整流桥已严重过载烧毁。观察电路板背面是否有焊点开裂或虚焊迹象，这些物理损伤往往与整流桥损坏相关。
通电发热判断（需谨慎操作） ：在确保电路连接正确的前提下，短暂通电后用手背轻触整流桥表面（注意断电后操作，避免烫伤）。正常工作的整流桥会有一定的温升，但若某一角温度异常高（明显烫手），或整体发热严重，则说明内部二极管可能已损坏或存在过流故障-12。对于大功率整流桥，可用红外测温枪辅助判断温度分布是否均匀。工业统计显示，约38%的“软故障”整流桥可通过热成像精准定位异常发热点-23。
（二）万用表检测整流桥好坏方法（家电维修与工业新手重点掌握）
万用表二极管档位检测法是判断整流桥好坏最常用、最可靠的方法，新手只需掌握以下步骤即可快速完成检测。
第一步：万用表档位设置与引脚识别
将数字万用表调至“二极管”档位（通常标有二极管符号）。确定整流桥的四个引脚：两个交流输入端（标有“~”符号）、正极输出端（标有“+”符号）和负极输出端（标有“-”符号）-1。若引脚标识已模糊不清，可参考整流桥的数据手册确认引脚排列。
第二步：正向导通电压测试
将万用表红表笔接整流桥的负极“-”端，黑表笔接正极“+”端，此时万用表应显示整个整流桥的正向导通压降，正常值约为0.8V左右-40。
接着进行更为细致的逐路检测：红表笔接整流桥正极“+”端，黑表笔分别接两个交流输入端（“~”端），万用表应显示0.5V至0.7V的正向导通电压，说明正极到交流输入端的二极管正常-1。再以红表笔接负极“-”端，黑表笔分别接两个交流输入端，同样应显示0.5V至0.7V的正向导通电压-38。
第三步：反向截止测试
反向测试的目的是验证二极管在反向偏置下能否可靠截止。将万用表红表笔接整流桥的负极“-”端，黑表笔依次接两个交流输入端，万用表应显示“OL”（Over Limit，表示开路或无穷大），这说明二极管在反向上没有导通，具有良好的截止性能-1。同样，将红表笔接正极“+”端，黑表笔分别接两个交流输入端，万用表也应显示“OL”。
再将红表笔接负极“-”端，黑表笔接正极“+”端，万用表同样应显示“OL”-1。
第四步：交流输入端互测
用万用表红黑表笔分别测量两个交流输入端之间的正反向电阻，正常时应均为无穷大（显示“OL”）-38。若测出有阻值，说明整流桥内部存在击穿短路。
检测结果判断速查表：
| 测试组合 | 正常表现 | 异常表现及判断 |
|---|---|---|
| “-”到“+” | 正向导通压降（约0.8V） | 显示0→短路损坏；显示OL→开路损坏 |
| “+”到“~” | 正向导通压降（0.5-0.7V） | 显示0→该路二极管击穿 |
| “-”到“~” | 正向导通压降（0.5-0.7V） | 显示0→该路二极管击穿 |
| “~”到“-” | 反向截止（OL） | 有读值→反向漏电或击穿 |
| “~”到“+” | 反向截止（OL） | 有读值→反向漏电或击穿 |
| “~”互测 | 无穷大（OL） | 有读值→存在短路 |
核心结论：若正向导通测试均有读值、反向截止测试均显示OL、交流输入端互测为无穷大，则整流桥正常。若出现任意一组双向导通（正反向都有读值）或完全开路（正反向均显示OL），即可判定整流桥损坏-23-49。
（三）工业专业仪器检测整流桥方法（进阶精准检测）
对于企业质检工程师、工业设备维修技师等专业群体，当基础检测存疑或需要对整流桥进行批量筛选时，需采用专业仪器进行更精确的评估-23。
半导体参数分析仪/二极管测试仪检测正向压降VF：在规定的正向电流（IF）下精确测量桥臂中单个二极管两端的压降，该参数直接关系到器件的导通损耗和发热。检测标准通常依据GB/T、IEC等规范执行--44。
耐压测试仪检测反向击穿电压与绝缘强度：逐步增加施加在整流桥上的反向电压，直至反向电流达到规定值，以确定整流桥的耐压极限是否满足额定值要求-30。同时，对于塑封整流桥或绝缘型模块，还需测试交流引脚间以及引脚与安装基板之间的绝缘强度，通常需施加数kV的交流或直流高压并监测漏电流-44。
示波器检测输出波形（动态检测法） ：在整流桥工作状态下，使用示波器观察整流输出波形。正常情况下应为全波整流波形；若波形缺少半波（出现周期性缺口）或出现明显畸变，则可判断为内部二极管开路或单向导通-19。对于三相整流桥，还需重点关注三相波形是否对称。
热成像仪辅助诊断：对整流桥上电运行一段时间后（建议施加额定电流10分钟），使用红外热像仪扫描器件表面温度分布。若某一角温度异常高或明显低于其他角，说明该臂的二极管导通异常。单颗二极管异常发热超过15℃即需更换（依据IPC检测标准）-19-23。
电子负载与功率分析仪动态测试：搭建标准整流电路，接入可调交流电源和电子负载，测量在额定负载下的输出电压、纹波系数、效率等参数。工业电机驱动领域还需重点关注满载工况下的电压调整率（≤±2%）和负载调整率（≤±1%）-。该方法是企业来料检验和生产测试中最可靠的验证手段。
四、补充模块
（一）不同类型整流桥的检测重点
单相全桥整流桥（家电维修最常用） ：检测重点在于四个二极管的正向导通压降一致性。常见型号如DB107S、MB10F、GBU406等。若正向导通压降差异过大（例如同一桥内两个二极管压降相差超过0.2V），即使数值在正常范围内，也应视为性能劣化，建议更换--6-38。
三相整流桥（工业电机驱动场景） ：三相整流桥由6只二极管组成，需分别检测三个上桥臂（正极到三相交流输入）和三个下桥臂（负极到三相交流输入）共6条导通路径-。检测重点包括：三相导通压降是否均衡（差异应小于10%）、各桥臂的反向漏电流是否一致、三相输出波形是否对称-44。
贴片式整流桥（消费电子与LED驱动场景） ：如MB10F、TBM610等贴片封装整流桥，由于体积小、引脚间距小，检测时需使用精密表笔或测试夹具。用万用表二极管档检测时注意不要短接相邻引脚，避免误判-6-。此类整流桥通常用于小功率场景，正向电流多在0.5A至2A之间。
高压硅堆（特殊工业场景） ：高压硅堆由多只高压整流二极管串联组成，耐压可达数千伏甚至更高。检测时需使用万用表R×10k档测量正反向电阻。正常的高压硅堆正向电阻值大于200kΩ，反向电阻值为无穷大。若测得其正反向均有一定电阻值，说明已被击穿损坏-49。
（二）整流桥行业检测常见误区（避坑指南）
误区一：仅测正向导通就下结论。许多新手只测量整流桥的正向导通电压，看到有读值就认为整流桥是好的，忽略了反向截止测试。实际上，整流桥最常见的故障模式是击穿短路——正向导通时正常，但反向也能导通，这种情况下正向测试无法发现问题，必须结合反向测试才能全面判断-23。
误区二：忽略电路中的外围元件干扰。在电路板上直接测量整流桥时，滤波电容、负载电阻等外围元件会与整流桥并联，导致测量结果出现“假性短路”或“假性漏电”。正确做法是将整流桥从电路板上拆下或至少断开一端再进行检测-12。
误区三：以“无蜂鸣声”判定开路。部分新手将万用表置于蜂鸣通断档（电阻档）而非二极管档，期望听到蜂鸣声来判断是否导通。但整流桥正向导通时的电阻值通常为几十到几百欧姆，在电阻档下可能不会触发蜂鸣，导致误判为开路。务必使用二极管档进行测量。
误区四：选型参数余量不足导致早期失效。许多工程师在设计时选用了刚刚满足额定要求的整流桥，但未考虑浪涌电流和高温环境的影响。工业现场的实际经验表明，桥堆额定电流应取实际负载电流的1.5倍以上，反向耐压应取输入电压峰值的2倍以上-19。
误区五：忽略温度对检测结果的影响。在高温环境下检测整流桥时，反向漏电流会显著增加，正向导通压降会略有下降。若在高温下进行静态检测，可能将正常的温度特性误判为漏电故障。建议在室温（25℃±5℃）条件下进行标准检测。
（三）工业与家电场景整流桥失效典型案例（实操参考）
案例一：家电电源板无输出——整流桥内部单臂开路
故障现象：某品牌电饭煲通电后完全无反应，电源指示灯不亮，保险丝未熔断。
检测过程：断电并放电后，用万用表二极管档测量整流桥。正向导通测试中，“+”到“~”的两个通路均有0.58V读数，但“-”到其中一个“~”的通路显示OL，另一个“-”到“~”显示0.61V。反向截止测试中，该问题通路同样显示OL。判定为整流桥内部有一只二极管开路损坏。
故障原因分析：该整流桥额定电流为1A，但电饭煲加热状态下实际工作电流接近额定值，长期高温运行导致内部键合线因热循环疲劳而断裂-19。
解决方案与预防：更换同型号整流桥，并将额定电流从1A升级为2A规格，同时检查散热条件。更换后设备恢复正常运行。建议在家电维修中，当原整流桥接近额定极限运行时，选用高一档电流规格的器件以提升可靠性。
案例二：工业变频器频繁报过流故障——整流桥软击穿漏电
故障现象：某工厂变频器在上电瞬间频繁烧毁输入保险丝，更换保险丝后短暂工作几分钟即再次熔断。用万用表检测整流桥的正反向导通压降，各项数值均基本正常，但用绝缘电阻测试仪测量时发现反向漏电流显著偏大。
检测过程：使用耐压测试仪对整流桥进行反向耐压测试，施加额定反向电压时，反向漏电流达到200μA，远超正常值（正常应小于10μA）。再用热成像仪观察，发现整流桥的某一角落温度明显高于其他区域，表明该臂存在漏电性击穿。示波器观察整流输出波形，发现波形存在非对称畸变，进一步确认了软击穿故障-19。
故障原因分析：变频器输入侧未安装浪涌抑制元件，长期受到电网谐波和雷击浪涌的冲击，导致整流桥内部PN结产生微小击穿通道，表现为软击穿漏电-20。
解决方案与预防：更换耐压等级更高的整流桥（从600V升级至1000V），并在交流输入端加装压敏电阻（MOV）和NTC热敏电阻，有效抑制浪涌冲击-20。改造后变频器运行稳定，未再出现同类故障。对于工业电机驱动场景，建议在整流桥前级必须配置完善的浪涌保护电路。
五、结尾
（一）整流桥好坏检测核心（工业与家电高效排查策略）
根据不同的检测场景，建议采用分层排查策略：
家电维修场景（快速排查） ：断电放电→目视检查（有无烧焦、裂纹）→万用表二极管档正反向六步检测（4条正向通路+反向截止+交流端互测）→判断正常/损坏。整套流程熟练后5分钟内即可完成，适合上门维修或快速排查。
工业现场维护场景（稳妥排查） ：断电并挂牌上锁→确认散热器绝缘→万用表初步检测（判断是否明显短路/开路）→若基础检测存疑，使用示波器观察工作波形→热成像仪扫描温度分布→判断是否需要更换。
企业质检/来料检验场景（批量检测） ：抽样（依据GB/T 2828.1标准）→半导体参数分析仪测量VF和IR→耐压测试仪验证反向击穿电压→高温反偏（HTRB）加速老化测试→功率循环与热循环测试→记录数据并出具检测报告--44。
核心结论：测量整流桥好坏最可靠的方法是万用表二极管档六步检测法——正向导通测试（4条路径应有0.5-0.7V压降）+ 反向截止测试（应显示OL）+ 交流端互测（应为无穷大）-23。任何一个环节异常，即可判定整流桥损坏-49。
（二）整流桥检测价值延伸（工业与家电维护及采购建议）
日常维护技巧：定期清理整流桥散热器上的积尘，确保散热通道畅通-23。检查焊点是否有氧化开裂现象。对于大功率应用中的整流桥，建议加装散热片并涂抹导热硅脂以提高散热效率-20。在振动较大的工业环境中，需定期检查整流桥引脚是否有松动或虚焊现象-19。
采购与选型建议：选择整流桥时，需关注额定电流（应大于实际负载电流的1.5倍）、反向峰值电压（应大于输入电压峰值的2倍）、封装形式（直插式DIP适合维修更换，贴片式SMD适合自动化生产）-19。对于工业电机驱动场景，建议选用带散热片封装（如KBPC、GBJ系列）；对于家电维修场景，建议选用通用型直插封装（如GBU、KBP系列）以便于更换-20。进口品牌如ST、IR，台系品牌如SEP、GD，国产主流品牌如鲁光电子、辰达行（MDD）等均有成熟的产品线可供选择-12。
定期校准建议：用于整流桥检测的万用表建议每年送检校准一次，确保测量精度。企业质检部门的专业检测仪器（如半导体参数分析仪、耐压测试仪）需按照国家计量法规定期校准。
